ยานพาหนะและรถบรรทุก 4G GPS Tracker การติดตามแบบเรียลไทม์พร้อมฟังก์ชั่น Power Cuntting

4G GPS Tracker การติดตามแบบเรียลไทม์ตัด Power Curcuit การติดตามแอพแพลตฟอร์มฟรี

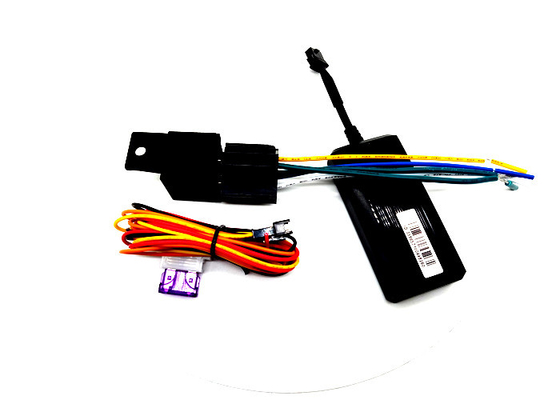

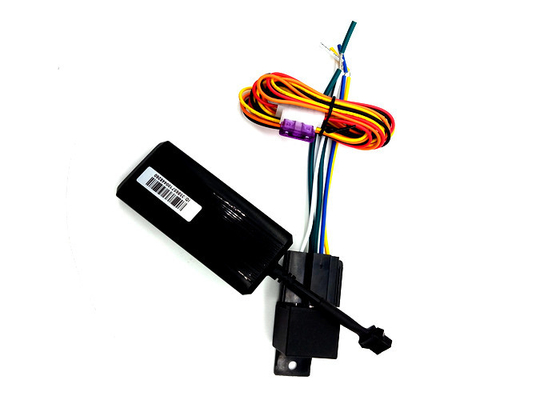

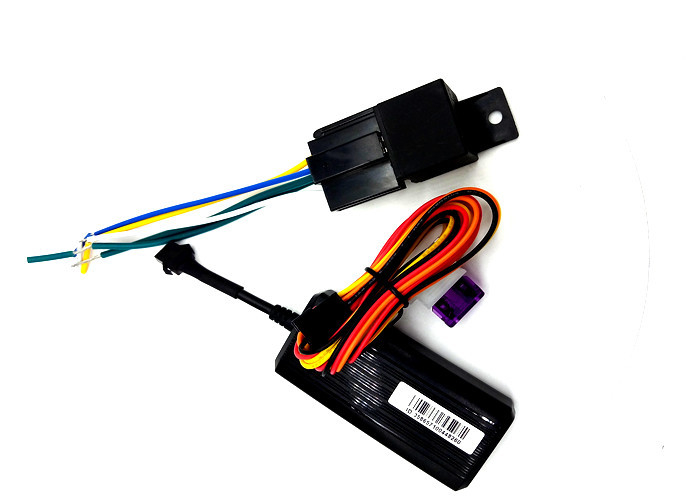

อุปกรณ์เสริมสินค้า

สีแดง＆สายไฟสีดำ

สายสีส้มสำหรับ ACC / จุดระเบิด

สายสีเหลืองสำหรับรีเลย์

4G GPS Tracker การติดตามแบบเรียลไทม์ตัด Power Curcuit แอพแพลตฟอร์มฟรีการติดตามการรับประกัน 2 ปี

การติดตั้ง สำหรับซิมของอุปกรณ์

1 การเตรียมการสำหรับการติดตั้ง

1.1 การตรวจสอบผลิตภัณฑ์เปิดกล่องบรรจุและตรวจสอบรุ่นของอุปกรณ์และอุปกรณ์เสริมหากรุ่นไม่ถูกต้องหรืออุปกรณ์เสริมไม่ครบโปรดติดต่อตัวแทนจำหน่าย

1.2 เลือกซิมการ์ดกรุณาใส่ซิมการ์ดลงในอุปกรณ์โปรดใช้คำแนะนำของตัวแทนจำหน่ายเป็นข้อมูลอ้างอิง

1.3 การติดตั้งซิมการ์ดปลดฝาครอบอุปกรณ์และเปิดที่ใส่ซิมการ์ดจากนั้นใส่ซิมการ์ดและปิดฝาที่ใส่ซิมการ์ด

1.4 ใส่ฝาครอบด้านหน้ากลับเข้าไปแล้วขันสกรูขึ้น

1.5 เชื่อมต่ออุปกรณ์กับแหล่งจ่ายไฟ 9-100V (ไฟ LED สีแดงคงที่เรืองแสง)

1.6 ติดตั้งอุปกรณ์ในที่ซ่อนของรถ；

ซิมการ์ดต้องมีฟังก์ชัน GPRS และมีเงินฝากเพียงพอหากซิมการ์ดของคุณต้องใส่ PIN เมื่อเปิดเครื่องโปรดยกเลิก

2 การติดตั้งสำหรับรถยนต์ / รถจักรยานยนต์ / E-bike

ต้องติดตั้งตัวติดตาม GPS ภายใต้บุคลากรมืออาชีพ

บันทึก:

1) โปรดติดตั้งอุปกรณ์ในที่ซ่อนดังต่อไปนี้:

ใต้กระจกบังลมหน้า；

ในแผงหน้าปัดด้านหน้า；

ใต้กระจกบังลมด้านหลัง；

2) หลีกเลี่ยงการวางสัญญาณหม้อน้ำเช่นเซ็นเซอร์ถอยหลัง；

3) อุปกรณ์มีเสาอากาศ GSM และเสาอากาศ GPS อยู่ภายในโปรดตรวจสอบให้แน่ใจว่าด้านที่รับของอุปกรณ์หงายขึ้นและไม่มีฝาโลหะ

หมายเหตุ: ฝาโลหะจะช่วยลดการรับสัญญาณ GPS

ตัวชี้วัด
3.5.1 ไฟสีแดง - ไฟแสดงสถานะ / ไฟทำงานของ OBD

ความหมายสถานะ LED
แฟลชหนึ่งครั้งใน 2 วินาทีการทำงานปกติ / OBD ทำงานอย่างถูกต้อง
ไม่มีการปิดเครื่อง / การนอนหลับของ OBD

3.5.2 ไฟแสดงสถานะสีเหลือง -GSM
ความหมายสถานะ LED
แฟลชหนึ่งครั้งใน 2 วินาทีการเริ่มต้นระบบ GSM
Light Always GPRS เป็นเรื่องปกติ / ออนไลน์อยู่แล้ว
ไม่มีไฟ GSM นอนหลับ

3.5.3 ไฟ LED สีน้ำเงิน -GPS
ความหมายสถานะ LED
กะพริบหนึ่งครั้งใน 2 วินาทีค้นหาสัญญาณ GPS
Light Always GPS กำหนดเป้าหมาย
ไม่มีไฟ GPS สลีป


4G GPS Tracker การติดตามแบบเรียลไทม์ตัด Power Curcuit แอพแพลตฟอร์มฟรีการติดตามการรับประกัน 2 ปี

Terminal Outlet กำหนด
(1) เส้นสีแดงเชื่อมต่อพลังบวก

(2) เส้นสีดำเชื่อมต่อพลังลบ

(3) สีส้มเชื่อมต่อ ACC;

(4) รีเลย์เชื่อมต่อสีเหลือง

โปรดใช้สายไฟเดิมที่ให้มาเส้นสีแดงคือแหล่งจ่ายไฟบวก
สีดำสำหรับไฟลบการติดตั้งไฟลบเลือกสายดินแยกต่างหากหรือ
เชื่อมต่อโลหะอย่าเชื่อมต่อกับสายกราวด์อื่นเข้าด้วยกันหากต้องการ ACC
ฟังก์ชั่นป้องกันการโจรกรรมอัตโนมัติตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสาย ACC แล้วอุปกรณ์จะตรวจจับ
ACC เพื่อตัดสินใจว่าจะเข้าสู่โหมดความปลอดภัยหรือไม่หากไม่ได้เชื่อมต่อกับสาย ACC ไฟล์
ยานพาหนะจะเข้าสู่โหมดความปลอดภัยการสั่นสะเทือนเกิดขึ้นภายใต้โหมดความปลอดภัยการสั่นสะเทือน
สัญญาณเตือนจะถูกกระตุ้น
